El empalme no siempre es la mejor manera de unir barras de refuerzo de acero. El uso de acopladores Ancon simplifica el diseño y la construcción de estructuras de hormigón armado y reduce la cantidad de refuerzo necesaria.

La gama de acopladores de rosca cónica Ancon CTT ha sido diseñada para aplicarse con barras de refuerzo de calidad criogénica. En proyectos de construcción como tanques de gas natural licuado (GNL) y gas licuado de petróleo (GLP) EN 14620-3.

Vídeo
Download
Certificados

    Solicite la ficha técnica / certificados aquí:

    imagem40

    Acopladores de rosca cónica

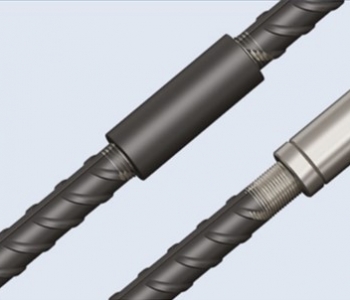

    Los acopladores de rosca cónica Ancon están diseñados para satisfacer la mayoría de las aplicaciones que requieren la unión de barras de refuerzo. Los extremos de la barra se cortan al cuadrado y se corta una línea cónica en la barra para aceptar el acoplador. Luego se aprieta a la barra con una llave dinamométrica calibrada.

    imagem41

    Acopladores mecánicamente atornillados MBT

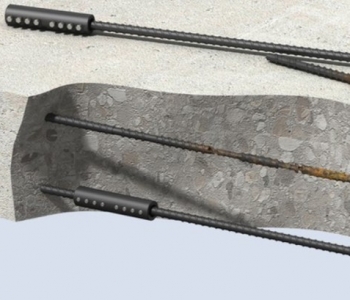

    La línea MBT se utiliza cuando no es conveniente preparar los extremos de la barra para adaptarse a los acopladores roscados. Las barras están soportadas por dos sellos dentados dentro del acoplador y están bloqueados en su lugar por una serie de tornillos de bloqueo.

    imagem42

    Acopladores Bartec Plus

    Los acopladores Bartec Plus ofrecen una conexión de fuerza completa junto con una mayor resistencia a la fatiga. Son adecuados para proyectos de todos los tamaños, incluidos aquellos que requieren un gran volumen de acopladores, como puentes de carretera y ferrocarril.

    imagem43

    BT Acopladores de acero inoxidable

    Los acopladores de acero inoxidable BT son adecuados para proyectos de cualquier tamaño, donde se requiere resistencia de conexión para igualar o exceder la de las barras principales, incluidas las aplicaciones de acopladores de alto volumen y de alto volumen. Estos acopladores están hechos de acero inoxidable dúplex 1.4462 para proporcionar una excelente resistencia y resistencia a la corrosión.

    imagem44

    Acopladores roscados paralelos Bartec

    El sistema Bartec es uno de los acopladores más pequeños de la línea Ancon. Los extremos de la barra se agrandan y se corta una línea paralela en la barra para ajustar el acoplador, que luego se aprieta con una llave para tubos o cadenas.

    imagem45

    Acopladores roscados paralelos CXL

    Los acopladores de rosca paralela CXL son particularmente adecuados para aplicaciones donde la fatiga es un problema. Los extremos de la barra se cortan al cuadrado y se amplían marginalmente. El hilo paralelo se enrolla alrededor de los extremos para aceptar el acoplador y la instalación se completa con una llave para tubos o cadenas para apretar el manguito.

    imagem46

    Acopladores de lechada

    Los acopladores de buje de lechada proporcionan una conexión mecánica para unir barras de refuerzo de extremo a extremo. Desarrollado originalmente para resolver problemas de tolerancia de barras de refuerzo / alineación de barras, el acoplador también se puede utilizar en construcciones in situ por fases y es adecuado para conectar elementos prefabricados.

    imagem47

    Barras de inicio

    Las barras de inicio se utilizan para proporcionar continuidad de refuerzo en las juntas de construcción y para eliminar la necesidad de cortar o perforar el encofrado. El sistema de barra de arranque se basa en el acoplador de rosca cónica y consiste en una barra roscada conectada a un acoplador y una placa de clavos.

    imagem48

    Acopladores criogénicos de rosca cónica

    La línea Ancon CTT de acopladores de rosca cónica está diseñada para usarse donde se utilizan barras de refuerzo de grado criogénico. En todos los casos, los extremos de la barra de refuerzo se cortan en forma cuadrada antes de cortar una línea cónica en la barra para que coincida con la línea cónica del acoplador. El manguito simplemente se aprieta al final de la varilla roscada utilizando una llave dinamométrica calibrada.

    imagem49

    Transición de diámetro

    imagem50

    Armadura esperando

    imagem51

    Posicionamiento

    imagem52

    Capitales

    imagem53

    Soldable

    imagem54

    Anclas

    imagem55

    Hilo cónico

    imagem56

    Posición y transición
