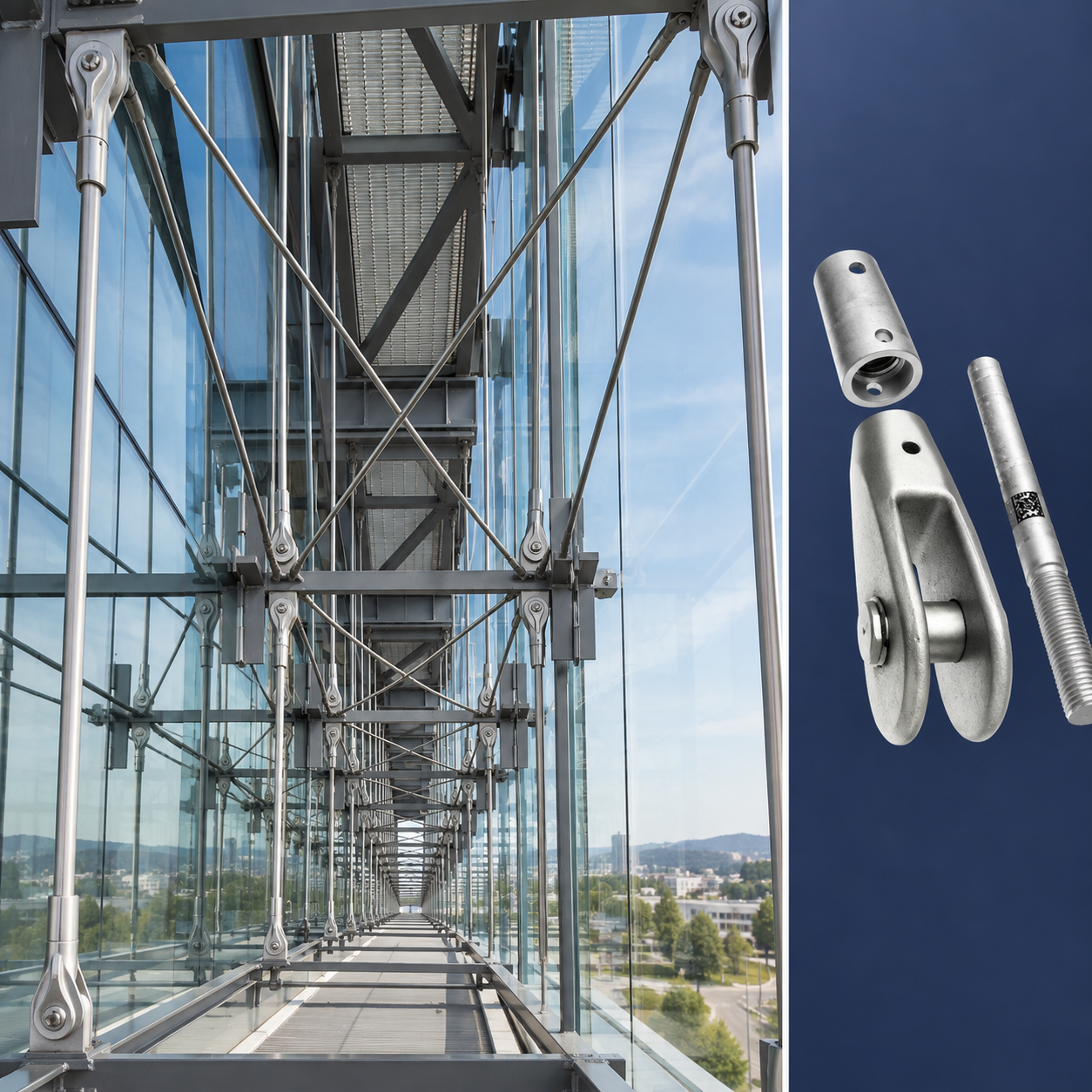

Tirantes estructurales
El Ancon 500 es un nuevo sistema de tensado de alto rendimiento. Está disponible en varios diámetros, desde 8 mm hasta 42 mm, en acero al carbono y acero inoxidable.
Los sistemas de tirantes se utilizan cada vez más en estructuras de edificios, tanto como elemento arquitectónico como estructural.
Los sistemas de tirantes Ancon se han diseñado para satisfacer tanto las exigencias estéticas como las exigentes aplicaciones actuales.
Marcado CE y homologación técnica europea
- Gran capacidad de carga
- Tirantes de acero al carbono o acero inoxidable
- Barras de 8 mm a 56 mm de diámetro
- Variedad de acabados del tirante
- Horquillas de diseño estético
- Tuerca de bloqueo incluida de serie
- Ajuste completo dentro de los conectores de la horquilla
- Fácil comprobación visual de la correcta instalación
- El aislamiento se suministra de serie con los sistemas de acero inoxidable
El tirante Ancón 500 es un nuevo sistema de tensado de alto rendimiento. Los tirantes están disponibles en varios diámetros, desde 8 mm hasta 42 mm, tanto en acero al carbono como en acero inoxidable. Todos los componentes del sistema pueden suministrarse en una amplia variedad de acabados para proporcionar resistencia a la corrosión y satisfacer los exigentes requisitos estéticos de las diversas aplicaciones arquitectónicas.
La barra utilizada en este sistema tiene un valor mínimo de 500 N/mm².
El acabado de la superficie suele ser un factor importante en aplicaciones que utilizan acero inoxidable. Los tirantes Ancon se diseñan de serie en acabado brillante, pero pueden pulirse a mano si es necesario. Las horquillas y tuercas de acero inoxidable pueden suministrarse electropulidas, satinadas o pulidas a mano.
El aislamiento del sistema de tirantes
El material de aislamiento se suministra de serie con el sistema de acero inoxidable para permitir su fijación a una placa de conexión de un metal diferente. Cada conector de horquilla de acero inoxidable se suministra con dos arandelas autoadhesivas de PET (poliéster) para aplicarlas alrededor del orificio de fijación a cada lado del tirante. Pasadores de acero inoxidable con recubrimiento de PTFE alrededor del tramo.
Conectores de horquilla y tuercas de fijación
Los conectores de horquilla Ancon se suministran con una tuerca de bloqueo que proporciona una transición clara de la barra a la horquilla y garantiza que la conexión sea segura. La sección roscada internamente de la tuerca de bloqueo está rebajada para permitir que el extremo roscado de la barra quede oculto una vez finalizada la instalación.
Pines
Cada horquilla de acero inoxidable se suministra con dos arandelas de PET (poliéster) transparentes y autoadhesivas para aislar el sistema de una placa de conexión de un metal diferente.
Los pasadores son de dos piezas y, una vez instalados, quedan alineados con la horquilla. La instalación requiere un destornillador de dos puntas. Este tipo de fijación, conocido como «Ojos de serpiente *», permite alcanzar un par de apriete elevado sin dañar el pasador.
Los pasadores de acero inoxidable se suministran con un revestimiento de PTFE alrededor del cuerpo para aislar el sistema de una placa de conexión de un metal diferente.
Discos de anclaje
Los discos de anclaje permiten conectar hasta ocho barras. Se pueden utilizar en el centro de la ortesis transversal convencional o en aquellos puntos en los que sea necesario conectar varias barras.
Podemos diseñar y fabricar placas con formas especiales para sustituir a los discos de anclaje estándar y satisfacer los requisitos estéticos de una aplicación.
Acopladores transversales
Al formar una correa cruzada, un acoplador transversal ofrece una alternativa simplificada a un disco de anclaje y minimiza el número de conectores de horquilla y tuercas de fijación necesarios. Los acopladores transversales están disponibles en acero al carbono y acero inoxidable galvanizado para adaptarse a barras de 10 a 24.
Barras de unión
Las barras de unión tienen una rosca a la derecha en un extremo y una rosca a la izquierda en el otro. Las tuercas se aprietan en la barra cerca de cada extremo. Esto permite atornillar la barra a los conectores de las horquillas y realizar ajustes en cualquier momento tras el montaje. A continuación se indica la disponibilidad de cada tamaño de barra. Todas las barras se cortan con una tolerancia de ± 2 mm respecto a la longitud especificada. Las longitudes máximas de las barras que se indican a continuación están expresadas en metros.
