Ancrages de câbles temporaires

Temporaire – Ancrages avec une durée de vie utile inférieure à 9 mois. Le noyau du câble est constitué de brins d’acier de précontrainte, non protégés dans la zone de l’ampoule et auto-protégés dans la zone libre. Disponible avec un seul tube d’injection. Le cordon est centré et retiré de la paroi du trou par des centreurs.

Permanent – Ancrages avec une durée de vie de plus de 9 mois qui nécessitent une protection spéciale. Le noyau du cordon est constitué de câbles en acier de prétension non protégés dans la zone de l’ampoule et auto-protégés dans la zone libre. le cordon est installé à l’intérieur d’une gaine ondulée sur toute sa longueur. pour l’injection primaire, deux tubes sont appliqués, logés dans la gaine ondulée. Dans les ancrages nécessitant une réinjection, un troisième tube est installé à l’extérieur de la gaine. pour garantir la séparation du cordon de la paroi du trou, des entretoises sont utilisées dans la zone de l’ampoule

Tirants – Le noyau du câble est composé de câbles en acier auto-prétendant protégés sur toute leur longueur avec une masse constante et d’une gaine individuelle en polyéthylène haute densité (PEHD). Le cordon est installé dans une gaine en PEHD. L’espace entre les ourlets individuels et collectifs peut être scellé avec du sirop ou de la graisse si nécessaire.

Il se compose des travaux suivants: extraction des terres avec des moyens mécaniques, par forage de la paroi moulée et du sol, avec un moule de 114 mm de diamètre extérieur; introduction de 3 câbles formés de torons en acier tressé de 0,6 « (15,2 mm) de diamètre nominal, lubrifiés et gainés de tube PE;

Injection sous pression à travers le système global d’injection unique (UI), couche de ciment CEM I 42,5N, avec un rapport eau / ciment de 0,4, dosé en poids, pour la protection et la formation de bulbes;

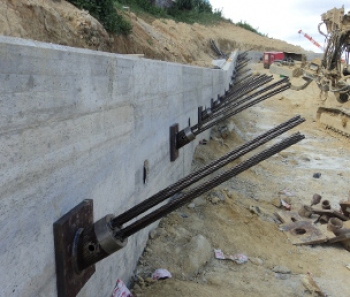

Fixation des câbles à la tête d’ancrage formée par une plaque de support et une cale en acier; mise en tension des câbles avec tendeur de câble multifilament et centrale hydraulique, une fois que la proie de la pose de ciment l’emporte;

étanchéité de forage et de démarrage. Y compris les p / p pour le montage, le démontage et l’enlèvement des équipements, la perforation du mur et du terrain, la distension de l’ancrage une fois la stabilisation finale du mur terminée, le nettoyage et l’élimination des débris générés.
